塑料模具成型工藝中背壓的形成、作用與調(diào)校
一、塑料模具運(yùn)行中背壓的形成：
在塑料熔融、塑化過程中，熔料不斷移向料筒前端（計(jì)量室內(nèi)），且越來越多，逐漸形成一個壓力，推動螺桿向后退。為了阻止螺桿后退過快，確保熔料均勻壓實(shí)，需要給螺桿提供一個反方向的壓力，這個反方向阻止螺桿后退的壓力稱為背壓。

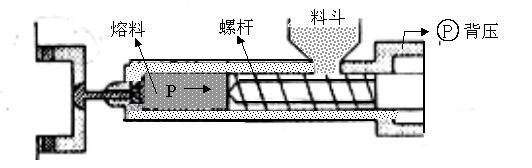

背壓亦稱塑化壓力，它的控制是通過調(diào)節(jié)注射油缸之回油節(jié)流閥實(shí)現(xiàn)的。預(yù)塑化螺桿注塑機(jī)注射油缸后部都設(shè)有背壓閥，調(diào)節(jié)螺稈旋轉(zhuǎn)后退時注射油缸泄油的速度，使油缸保持一定的壓力（如下圖所示）；全電動機(jī)的螺桿后移速度（阻力）是由AC伺服閥控制的。
塑料模具成型工藝中背壓的形成、作用與調(diào)校
二、適當(dāng)調(diào)校背壓的好處：
1、能將炮筒內(nèi)的熔料壓實(shí)，增加密度，提高射膠量、制品重量和尺寸的穩(wěn)定性；
2、可將熔料內(nèi)的氣體“擠出”，減少制品表面的氣花、內(nèi)部氣泡、提高光澤均勻性，減慢螺桿后退速度，使炮筒內(nèi)的熔料充分塑化，增加色粉、色母與熔料的混合均勻度，避免制品出現(xiàn)混色現(xiàn)象；
3、減慢螺桿后退速度，使炮筒內(nèi)的熔料充分塑化，增加色粉、色母與熔料的混合均勻度，避免制品出現(xiàn)混色現(xiàn)象；
4、適當(dāng)提升背壓，可改善制品表面的縮水和產(chǎn)品周邊的走膠情況；
5、能提升熔料的溫度，使熔料塑化質(zhì)量提高，改善熔料充模時的流動性，制品表面無冷膠紋。
三、塑料模具的背壓太低時，易出現(xiàn)下列問題：
1、背壓太低時，螺桿后退過快，流入炮筒前端的熔料密度小（較松散)，夾入空氣多；
2、會導(dǎo)致塑化質(zhì)量差、射膠量不穩(wěn)定，產(chǎn)品重量、制品尺寸變化大；
3、制品表面會出現(xiàn)縮水、氣花、冷料紋、光澤不勻等不良現(xiàn)象；
4、產(chǎn)品內(nèi)部易出現(xiàn)氣泡，產(chǎn)品周邊及骨位易走不滿膠。
四、塑料模具運(yùn)行過程中，一旦出現(xiàn)過高的背壓，易出現(xiàn)下列問題：
I、炮筒前端的熔料壓力太高、料溫高、粘度下降，熔料在螺桿槽中的逆流和料筒與螺桿間隙的漏流量增大,會降低塑化效率(單位時間內(nèi)塑化的料量)；
2、對于熱穩(wěn)定性差的塑料(如:PVC、POM等)或著色劑，因熔料的溫度升高且在料筒中受熱時間增長面造成熱分解，或著色劑變色程度增大，制品表面顏色/光澤變差；
3、背壓過高，螺桿后退慢，預(yù)塑回料時間長，會增加周期時間，導(dǎo)致生產(chǎn)效率下降；
4、背壓高，熔料壓力高，射膠后噴嘴容易發(fā)生熔膠流涎現(xiàn)象，下次射膠時，水口流道內(nèi)的冷料會堵塞水口或制品中出現(xiàn)冷料斑；
5、在啤塑過程中，常會因背壓過大，噴嘴出現(xiàn)漏膠現(xiàn)象，浪費(fèi)原料并導(dǎo)致射嘴附近的發(fā)熱圈燒壞；
6、預(yù)塑機(jī)構(gòu)和螺桿筒機(jī)械磨損增大。
五、塑料模具背壓的調(diào)校：
注塑背壓的調(diào)校應(yīng)視原料的性能、干燥情況、產(chǎn)品結(jié)構(gòu)及質(zhì)量狀況而定，背壓一般調(diào)校在3-15kg/cm3。當(dāng)產(chǎn)品表面有少許氣花、混色、縮水及產(chǎn)品尺寸、重量變化大時，可適當(dāng)增加背壓。當(dāng)射嘴出現(xiàn)漏膠、流涎、熔料過熱分解、產(chǎn)品變色及回料太慢時可考慮適當(dāng)減低背壓。
您可能感興趣的：
關(guān)于塑料模具生產(chǎn)的產(chǎn)品銀絲（水痕跡）現(xiàn)象的原因分析與改良策略
塑料模具要如何設(shè)計(jì)才能有效減少產(chǎn)品的發(fā)熱、腐蝕、噪聲等問題？
塑料模具生產(chǎn)出的塑料件常見的不良現(xiàn)象原因分析
塑料模具在生產(chǎn)過程中常會出現(xiàn)起瘡問題的原因及解決辦法
