塑料模具生產(chǎn)出的塑料件常見的不良現(xiàn)象原因分析
塑料模具生產(chǎn)出的塑料件常見的不良現(xiàn)象原因分析：

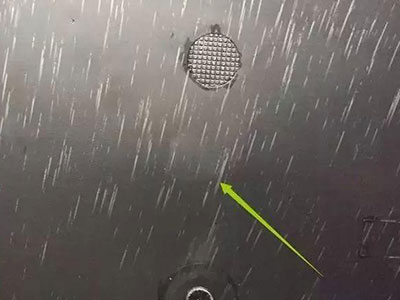

【01】 起瘡（銀色條紋）：
其實這個現(xiàn)象，就是我們常說的料花，一般都是原料沒有烘干而形成的。這種現(xiàn)象出現(xiàn)頻率最高的是在產(chǎn)品T0的時候，后續(xù)進入正常生產(chǎn)階段，通常很少會發(fā)生這樣的不良。

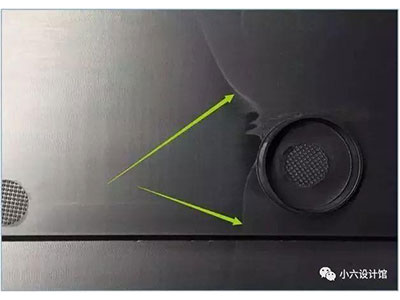

【02】會膠線：
會膠線是原料在合流處產(chǎn)生細小的線，由于沒完全融合而產(chǎn)生，成品正、反面都在同一部位上出現(xiàn)細線，如果模具的一面溫度高，則與其接觸的會膠線比另一方淺。這個就是我們常說的結(jié)合線，通常出現(xiàn)在多點進膠的產(chǎn)品上，當左右2個進膠點走膠流向匯合處時，就會產(chǎn)生結(jié)合線。
一般都是由于模溫不同，或者原料溫度太低造成的。目前此問題在大件素材產(chǎn)品上出現(xiàn)幾率最高，也很難完全解決，只能弱化此現(xiàn)象。

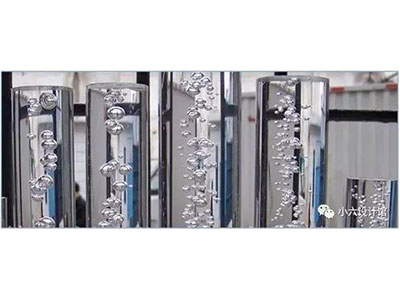

【03】氣泡：
成品壁厚處的內(nèi)部所產(chǎn)生的空隙,不透明的產(chǎn)品不能從外面看到,必須將其刨開后才能見到.壁厚處的中心是冷卻最慢的地方,因此迅速冷卻,快速收縮的表面會將原料拉引起來產(chǎn)生空隙,形成氣泡。
產(chǎn)生氣泡，造成外觀不良，通常在透明件上面最為明顯，電子產(chǎn)品中透明鏡片類透明導(dǎo)光類最易產(chǎn)生。
當然，在設(shè)計的時候?qū)⒈诤窨刂瞥尚涂煽胤秶鷥?nèi)，還是可以改善的，要是太厚，比如超過平均5mm的整體厚度，氣泡的產(chǎn)品幾率就非常大。

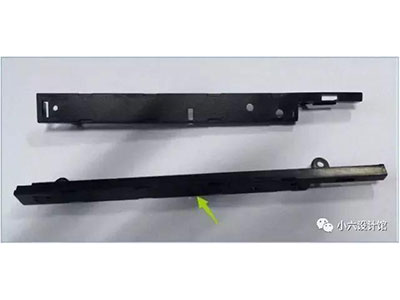

【04】翹曲：
射出時模具內(nèi)樹脂受到高壓而產(chǎn)生內(nèi)部應(yīng)力，脫模后，成品兩旁出現(xiàn)變形彎曲，薄殼成型的產(chǎn)品容易產(chǎn)生變形。翹曲變形，這個就不用說了，很容易檢查出來。通常在很單薄又很長的塑膠產(chǎn)品上最易產(chǎn)生，只有在設(shè)計的時候?qū)a(chǎn)品厚度加厚，或者做加強筋才能避免此問題的產(chǎn)生。
【05】流痕：
原料在模穴內(nèi)流動時，在成品表面上出現(xiàn)以GATE為中心的年輪狀細小的鄒紋現(xiàn)象。這個就是我們常說的太陽紋，以進膠點往外擴散，素材霧面產(chǎn)品最為明顯，也是最難克服調(diào)整的外觀死穴難題。所以大部門模廠都會要求把進膠點放在外觀面上，這樣就可以減少此問題。

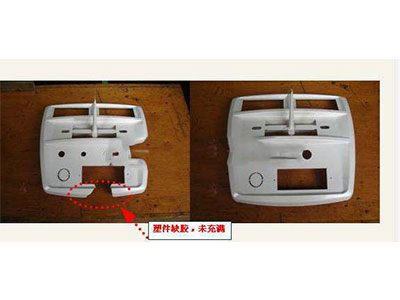

【06】缺膠：
成品未充填完整，有一部分缺少的狀況。這個就是缺膠，缺料，成型壓力太小沒有填滿，此類問題基本上是可以改善的，除非模具設(shè)計時候沒有考慮好。

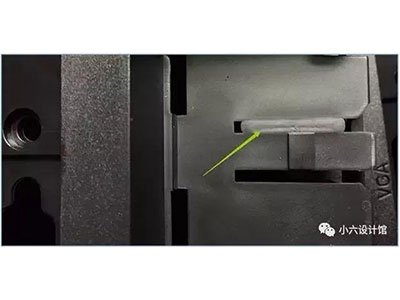

【07】毛邊：
成品出現(xiàn)多余的塑膠現(xiàn)象，多在于模具的合模處，頂針處，滑塊處等模具鑲
件配合處。毛邊產(chǎn)生通常由2種現(xiàn)象造成最多，一是模具合模問題，沒有完整配合好，二是成型壓力過大，模具溫度太高，造成產(chǎn)品跑毛邊，此類問題基本上是可以解決的。

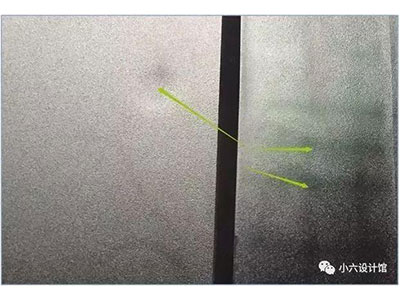

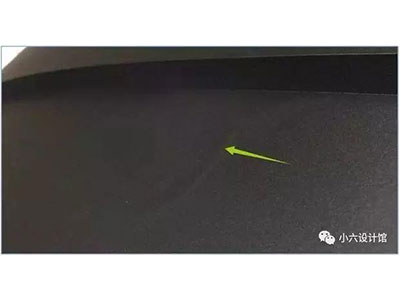

【08】縮水：
由于體積收縮，壁厚處的表面原料被拉入，在產(chǎn)品表面出現(xiàn)凹陷痕跡。
這個現(xiàn)象也是很好發(fā)現(xiàn)的，只要將產(chǎn)品對著有光源的地方，經(jīng)過反射就可以看到原本設(shè)計很平的產(chǎn)品呈現(xiàn)出凹凸不平的現(xiàn)象。
如果縮水嚴重，就不需要剛才的動作了，明眼就能發(fā)現(xiàn)產(chǎn)品凹坑?？s水是產(chǎn)品表面所發(fā)生的不良現(xiàn)象中最多的，大多發(fā)生于壁厚處，一般如果壓力下降則收縮機率就會較大。此類現(xiàn)象需要結(jié)合設(shè)計+模具+成型三方一起討論解決。

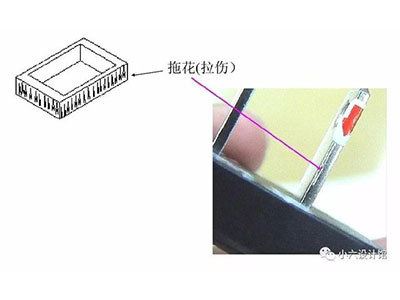

【09】脫花：
模具打開時成品附在后模脫模，頂出時，頂破或頂凸成品。如果模具不良，會粘于前模。這個現(xiàn)象也是很好發(fā)現(xiàn)的，類似于人為造成的缺陷一樣，很好判斷。此問題通常是產(chǎn)品拔模角度不夠，或者后模拖動產(chǎn)品的力沒有前模大，造成被前模拉傷。
原因及解決方法：1,公模出模斜度不夠，增大出模斜度2,型芯拋光。3,注塑壓力是否過大，適當調(diào)整參數(shù)4.模具型腔面材質(zhì)要好 ，減少收縮。

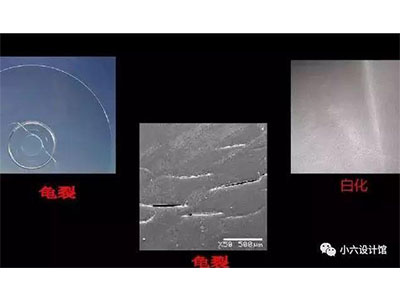

【10】龜裂或開裂：
龜裂是塑料制品較常見的一種缺陷，主要表現(xiàn)為在應(yīng)力易集中或者熔接痕的地方開裂，或者在涂裝放置一段時間后出現(xiàn)油漆開裂等現(xiàn)象。產(chǎn)生的主要原因是由于應(yīng)力變形所致。主要有殘余應(yīng)力、外部應(yīng)力和外部環(huán)境所產(chǎn)生的應(yīng)力變形。

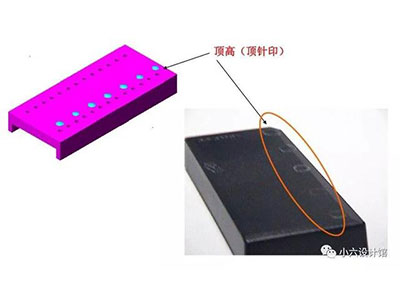

【11】頂白(頂高）：
注塑產(chǎn)品頂白產(chǎn)生的原因主要有： 頂出位置設(shè)置不合理、壓力過大，保壓時間過長、拋光不到位，筋位過深、脫模斜度不夠、產(chǎn)品頂出不均、受力面積不均等。

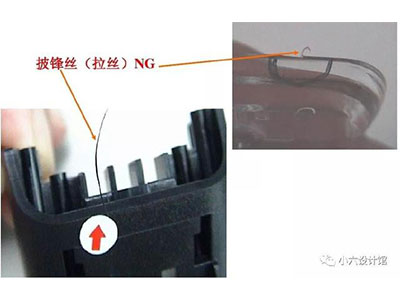

【12】注塑產(chǎn)品水口有拉絲：
注塑產(chǎn)品水口有拉絲一般是射嘴或者熱流道溫度過高。
本文由浙江豐源電器配件有限公司 http://860794.com.cn/ 轉(zhuǎn)載整理于百度百家號
您可能感興趣的：
塑料模具在生產(chǎn)過程中常會出現(xiàn)起瘡問題的原因及解決辦法
