塑料模具制品熔合紋現(xiàn)象的原因分析及對應(yīng)改善措施

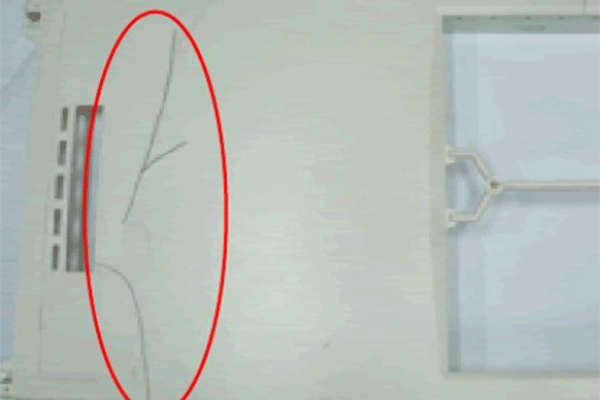

塑料模具制品熔合紋的概述：
1、熔合紋又稱熔接痕、熔接不良、熔合縫、縫合線等；
2、是指各塑料流體前端相遇時(shí)在制品表面形成的一條線狀痕跡，不僅有礙制品的美觀，而且影響制品的力學(xué)性能；
3、熔合紋的主要產(chǎn)生原因是由若干熔體在型腔中匯合在一起時(shí)，在其交匯處彼此不能熔合為一體而形成線狀痕跡；
塑料模具制品產(chǎn)生的熔合紋分類如下：

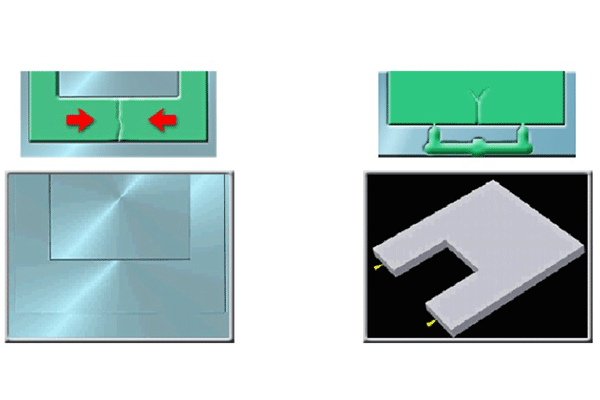

1、分為兩種類型，熔接線（Meld Line)和熔接痕（Weld Line)；

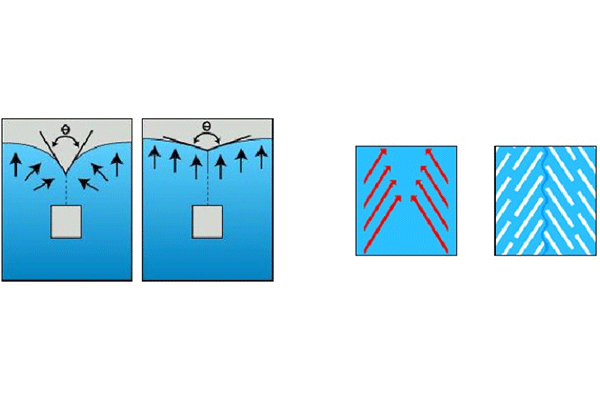

2、差別在于兩熔體前沿的夾角0的大小，如果θ>135°，則形成溶接線，否則形成熔接痕；
塑料模具制品熔合紋的形成機(jī)理：
1、熔接線位置上的分子取向變化強(qiáng)烈，該位置的力學(xué)結(jié)構(gòu)強(qiáng)度明顯減弱；
2、溶接痕以一定角度混合，相比熔接線分子取向更加一致，形成位置的結(jié)構(gòu)強(qiáng)度比熔接線大，視覺上也不明顯；
下面介紹下塑料模具制品出現(xiàn)熔合紋的幾個常見原因及改善措施：

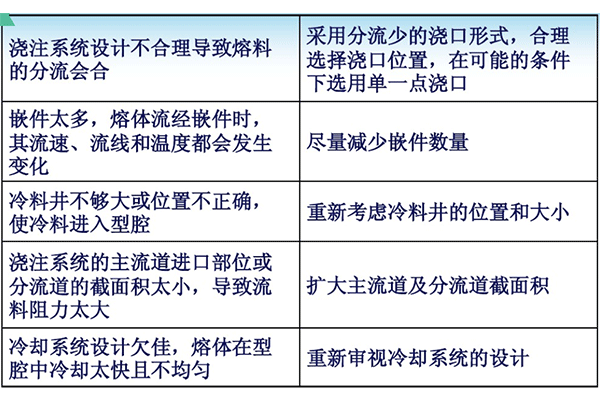

注塑模具造成的塑料模具制品熔合紋原因解析及改善措施：

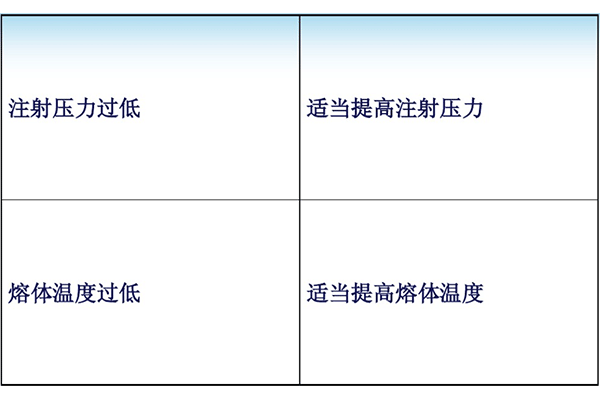

注塑工藝造成的塑料模具制品熔合紋原因及改善措施：

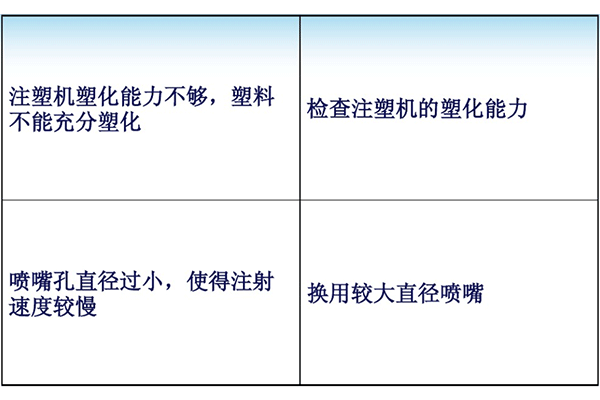

注塑設(shè)備造成的塑料模具制品熔合紋的相關(guān)改善措施：

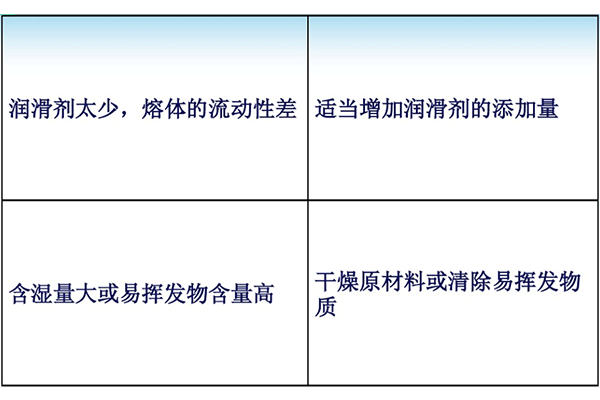

原料引起的塑料模具制品熔合紋相關(guān)改善措施：
您可能感興趣的：
塑料模具出現(xiàn)短射現(xiàn)象的原因及解決方案
塑料模具制品的溢邊及燒傷現(xiàn)象的原因分析及解決方法
塑料模具內(nèi)氣輔注塑系統(tǒng)的注意事項(xiàng)及常見問題排除
