塑料模具成型工藝中常常會(huì)出現(xiàn)龜裂現(xiàn)象，是塑料制品較常見(jiàn)的一種缺陷，產(chǎn)生的主要原因是由于應(yīng)力變形所致。主要有殘余應(yīng)力、外部應(yīng)力和外部環(huán)境所產(chǎn)生的應(yīng)力變形。下面就來(lái)具體的說(shuō)一說(shuō)龜裂現(xiàn)象產(chǎn)生的原因及對(duì)應(yīng)的解決方法：

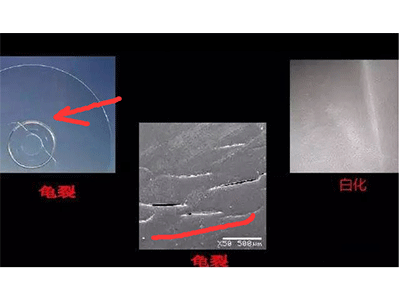

塑料制品產(chǎn)生龜裂現(xiàn)象

一、殘余應(yīng)力引起的龜裂：

殘余應(yīng)力主要由以下三種情況，即充填過(guò)剩、脫模推出和金屬鑲嵌件造成的。作為在充填過(guò)剩的情況下產(chǎn)生的龜裂，其解決方法主要可在以下幾方面入手：

1、由于直澆口壓力損失最小，所以，如果龜裂最主要產(chǎn)生在直澆口附近，則可考慮改用多點(diǎn)分布點(diǎn)澆口、側(cè)澆口及柄形澆口方式；

2、在保證樹(shù)脂不分解、不劣化的前提下，適當(dāng)提高樹(shù)脂溫度可以降低熔融粘度，提高流動(dòng)性，同時(shí)也可以降低注射壓力，以減小應(yīng)力；

3、—般情況下，模溫較低時(shí)容易產(chǎn)生應(yīng)力，應(yīng)適當(dāng)提高溫度，但當(dāng)注射速度較高時(shí)，即使模溫低一些，也可減低應(yīng)力的產(chǎn)生；

4、注射和保壓時(shí)間過(guò)長(zhǎng)也會(huì)產(chǎn)生應(yīng)力，將其適當(dāng)縮短或進(jìn)行Th次保壓切換效果較好；

5、非結(jié)晶性樹(shù)脂，如AS樹(shù)脂、ABS樹(shù)脂、PMMA樹(shù)脂等較結(jié)晶性樹(shù)脂如聚乙烯、聚甲醛等容易產(chǎn)生殘余應(yīng)力，應(yīng)予以注意；

a、脫模推出時(shí)，由于脫模斜度小、模具型膠及凸模粗糙，使推出力過(guò)大，產(chǎn)生應(yīng)力，有時(shí)甚至在推出桿周?chē)a(chǎn)生白化或破裂現(xiàn)象。只要仔細(xì)觀察龜裂產(chǎn)生的位置，即可確定原因；

b、在注射成型的同時(shí)嵌入金屬件時(shí)，最容易產(chǎn)生應(yīng)力，而且容易在經(jīng)過(guò)一段時(shí)間后才產(chǎn)生龜裂，危害極大：

這主要是由于金屬和樹(shù)脂的熱膨脹系數(shù)相差懸殊產(chǎn)生應(yīng)力，而且隨著時(shí)間的推移，應(yīng)力超過(guò)逐漸劣化的樹(shù)脂材料的強(qiáng)度而產(chǎn)生裂紋。為預(yù)防由此產(chǎn)生的龜裂，作為經(jīng)驗(yàn)，壁厚7”與嵌入金屬他的外徑。

c、通用型聚苯乙烯基本上不適于宜加鑲嵌件，而鑲嵌件對(duì)尼龍的影響最小。由于玻璃纖維增強(qiáng)樹(shù)脂材料的熱膨脹系數(shù)較小，比較適合嵌入件；

d、成型前對(duì)金屬嵌件進(jìn)行預(yù)熱，也具有較好的效果；

二、外部應(yīng)力引起的龜裂：

這里的外部應(yīng)力，主要是因設(shè)計(jì)不合理而造成應(yīng)力集中，特別是在尖角處更需注意。

三、外部環(huán)境引起的龜裂：

化學(xué)藥品、吸潮引起的水降解，以及再生料的過(guò)多使用都會(huì)使物性劣化，產(chǎn)生龜裂。

您可能感興趣的：

塑料模具內(nèi)氣輔注塑系統(tǒng)的注意事項(xiàng)及常見(jiàn)問(wèn)題排除

膠料問(wèn)題引起的塑料模具制品殘次現(xiàn)象

塑料模具制品強(qiáng)度不足、頂出部分有凹凸痕跡、批峰的原因分析

塑料模具制品發(fā)生彎曲、翹曲、變形的現(xiàn)象及其原因分析
