鍵與花鍵的定義：

鍵：

是一種標準件，通常用于聯接軸與軸上旋轉零件與擺動零件，起周向固定零件的作用以傳遞旋轉運動成扭矩，而導鍵、滑鍵、花鍵還可用作軸上移動的導向裝置。

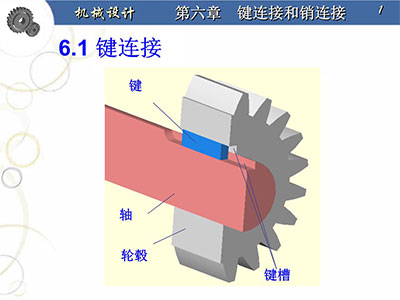

鍵聯接

花鍵聯接：

由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展?；ㄦI齒側面為工作面，適用于動、靜聯接。

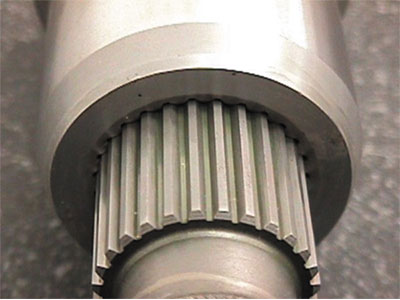

花鍵聯接

鍵與花鍵的作用：

鍵與花鍵常用于軸與齒輪、鏈輪、皮帶輪或連軸器之間，在機械傳動中應用十分廣泛。用以傳遞扭矩，有時也用于軸上傳動件的導向。

鍵與花鍵的分類：

鍵：平鍵、半圓鍵、切向鍵和契形鍵聯結。

花鍵：矩形花鍵、漸開線花鍵和三角形花鍵聯結。

塑料模具鍵與花鍵在結構設計上的一些技巧總結：

1、底部圓角半徑應該夠大；

2、平鍵兩側應該有較緊密的配合；

3、當一個軸上零件用兩個平鍵時，要求較高的加工精度；

4、采用兩個斜鍵時要相距90度～120度；

5、用兩個半圓鍵時，應在軸向同一母線上；

6、軸上用平鍵分別固定兩個零件時，鍵槽應在同一母線上；

7、鍵槽不要開在零件的薄弱部位；

8、鍵槽長度不宜開到軸的階梯部位；

9、鉤頭斜鍵不宜用于高速；

10、一面開鍵槽的長軸容易彎曲；

11、平鍵加緊定螺釘引起軸上零件偏心；

12、錐形軸用平鍵盡可能平行于軸線；

13、有幾個零件串在軸上時，不宜分別用鍵聯接；

14、花鍵軸端部強度應予以特別注意；

15、注意輪毅的剛度分布，不要使扭矩只由部分花鍵傳遞。
