在設計塑料模具的同時，要同時考慮到模具的定位銷、聯接銷與粘接件結構設計，才能保證模具正常，便捷的使用，下面是對模具設計結構技巧的總結，希望對你能有所幫助：

塑料模具定位銷、聯接銷結構設計：

1、兩定位銷之間距離應盡可能遠；

2、對稱結構的零件，定位銷不宜布置在對稱的位置；

3、兩個定位銷不宜布置在兩個零件上；

4、相配零件的銷釘孔要同時加工；

5、淬火零件的銷釘孔也應配作；

6、定位銷要垂直于接合面；

7、必須保證銷釘容易拔出；

8、在過盈配合面上不宜裝定位銷；

9、對不易觀察的銷釘裝配要采用適當措施；

10、安裝定位銷不應使零件拆卸困難；

11、用銷釘傳力時要避免產生不平衡力。

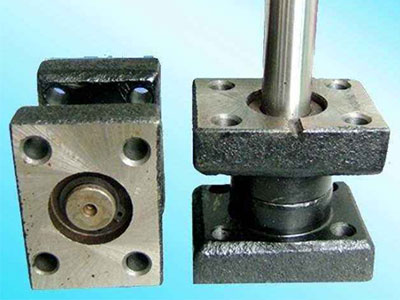

塑料模具定位銷

塑料模具聯接銷

塑料模具粘接件結構設計：

1、兩圓柱對接時應加套管或內部加附加連接柱；

2、改進粘接接頭結構，減少粘接面受力；

3、對剝離力較大部分采用增強措施；

4、粘接結構與鑄、焊件有不同特點；

5、粘接用于修復時不能簡單地粘合，要加大粘接面積；

6、修復重型零件除粘接外，應加波形鍵；

7、修復產生裂紋的零件除膠粘外，還應采取其他措施。

塑料模具粘接件
