塑料模具的螺紋聯接結構設計技巧總結
在各類模具及其輔助機構的結構設計中廣泛采用了鍵、銷、螺紋等可拆卸聯接。其中以螺紋聯接，尤其是緊螺紋聯接最為普遍，其基本類型有：螺栓聯接；雙頭螺柱聯接；緊定螺釘聯接。

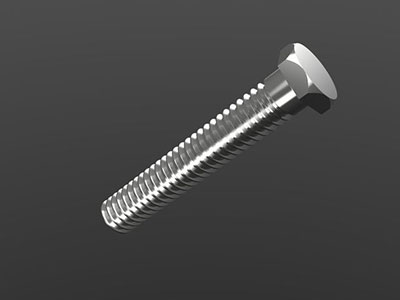

塑料模具的螺栓連接

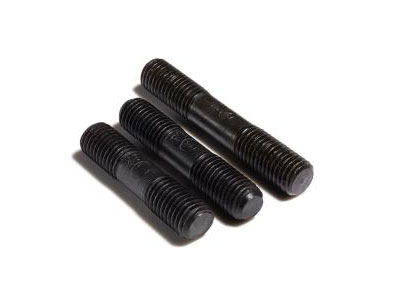

塑料模具的雙頭螺柱連接

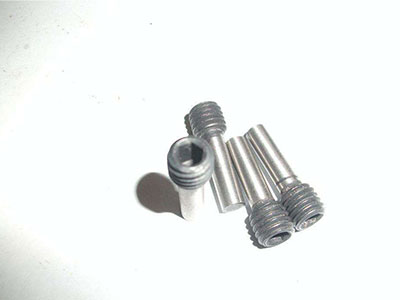

塑料模具緊定螺釘連接
塑料模具螺釘連接
緊螺紋聯接就是將螺紋適度上緊，在承載之前螺紋就產生一定的預緊力及扭轉拉伸變形，使被聯接件接觸面之間產生一定的摩擦力，確保聯接的可靠性。下面介紹下塑料模具的螺紋聯接結構設計技巧，確保模具的使用更安全、便捷：
1、對頂螺母高度不同時，不要裝反；
2、防松的方法要確實可靠；
3、受彎矩的螺桿結構，應盡量減小螺紋受力；
4、避免螺桿受彎曲應力；
5、用螺紋件定位；
6、螺釘應布置在被聯接件剛度最大的部位；
7、避免在擰緊螺母(或螺釘)時，被聯接件產生過大的變形；
8、法蘭螺栓不要布置在正下面；
9、側蓋的螺栓間距，應考慮密封性能；
10、不要使螺孔穿通，以防止泄漏；
11、螺紋孔不應穿通兩個焊接件；
12、對深的螺孔，應在零件上設計相應的凸臺；
13、高速旋轉體的緊固螺栓的頭部不要伸出；
14、螺孔要避免相交；
15、避免螺栓穿過有溫差變化的腔室；
16、靠近基礎混凝土端部不宜布置地腳螺栓；
17、受剪螺栓釘桿應有較大的接觸長度；
18、考慮螺母擰緊時有足夠的扳手空間；
19、法蘭結構的螺栓直徑、間距及聯接處厚度要選擇適當；
20、要保證螺栓的安裝與拆卸的空間；
21、緊定螺釘只能加在不承受載荷的方向上；
22、鋁制墊片不宜在電器設備中使用；
23、表面有鍍層的螺釘，鍍前加工尺寸應留鍍層裕量；
24、螺孔的孔邊要倒角；
25、螺桿頂端螺紋有碰傷的危險時，應有圓柱端以保護螺紋；
26、用多個沉頭螺釘固定時，各埋頭不可能都貼緊。
