常用塑膠模具鋼材匯總：

一、鋼材型號：DH2F；價格：42RMB；預硬剛；硬度：37-42HRC；廠商：日本大同；性能/用途：形狀復雜、精密之模具及零部件；

二、鋼材型號：NAK80；價格：進口53RMB、撫順38RMB、長鋼27HRC；預硬剛；硬度：37-42HRC；廠商：日本大同，撫順，長鋼；性能/用途：預硬耐蝕不銹鋼塑料模具鋼；鏡面拋光模具；此鋼脆性極大，用在較復雜模具時易在加工應(yīng)力集中處開裂。焊接時會在焊接部位硬度出現(xiàn)下降，焊接后經(jīng)500°CX5h的時效處理和風冷后，焊接部位和熱影響區(qū)的硬度均與基材的硬度相同；

三、鋼材型號：PAK90；價格：66RMB；淬火；硬度：55-58HRC；廠商：日本大同；性能/用途：高性能精密塑膠模具鋼，耐腐蝕、耐應(yīng)變、耐磨性、高光滑度表面塑料模具；

四、鋼材型號：S136；價格：進口58RMB、撫順34RMB、舞陽24HRC；淬火；硬度：37-52HRC；廠商：瑞典，勝百，撫順，舞陽；性能/用途：耐腐蝕鏡面模具鋼:1、耐腐蝕、銹蝕(對使用有腐蝕性的PVC/PB/PC/POLA/FE/PON醋酸纖維類等注塑原料或必須在潮濕的環(huán)境下工作及存放的模具)； 2、高光沽度的表面/ (生產(chǎn)光學產(chǎn)品，如:照相機、太陽鏡鏡片、注射器、分析瓶、食品工業(yè)機械構(gòu)件) (生產(chǎn)光學產(chǎn)品，如:照相機、太陽鏡鏡片、注射器、分析瓶、食品工業(yè)機械構(gòu)件)主要用于食品類/PVC和有阻燃劑之塑料和表面高拋光之要。

五、鋼材型號：2344；價格：進口55RMB；淬火；硬度：50-52HRC；廠商：德國布德魯斯模具鋼；性能/用途：具有優(yōu)良的機械加工性能及拋光性能，高韌性及可塑性，良好的高、低溫耐磨性以及抗高溫疲勞和耐熱性。模仁，鑲塊，頂針，套筒。

六、鋼材型號：2311；價格：進口36RMB；預硬剛；硬度：出廠30-34HRC淬火時先在500-600C預熱2-4小時，然后在850-880C保溫一定時間 (至少2小時)，放入油中冷卻至50 -100C出油空冷，淬火后硬度可達50-52HRC,為防止開裂應(yīng)立即進行200C低溫回火處理，回火后，硬度可保持48HRC以上氯化表層硬度達到650-700HV57-60HRC；廠商：德國布德魯斯模具鋼；性能/用途：2311預硬塑膠模具鋼，經(jīng)熱處理后，加工及拋光性能良好，更適宜電火花加工?？捎糜谝话阒圃齑笮退苣z模具及用做塑料模模架。

七、鋼材型號：2738；價格：進口35RMB；預硬剛；硬度：出廠29-33HRC可滓火至52HRC；可滲碳硬度55-60HRC可氮化處理650FV (深

度0.29/.36/. 5)；廠商：德國布德魯斯模具鋼；性能/用途：主要應(yīng)用在大型塑膠模具，模架上，如汽車保險杠，電視機外殼模具等。適合要求高光整度的模具如生產(chǎn)硬膠(PS)及超不淬膠(ABS)等適用于電視機前殼、 電話機、飲水機、吸塵器等塑料模及模架。

八、鋼材型號：718；價格：進口28RMB，國產(chǎn)20RMB；淬火；硬度：出廠HB：290-310HRC可淬火至48-52HRC；可氮化處理650FV-700HV (深度0.29/.36/.5)；廠商：瑞典-勝百，撫順，寶鋼；性能/用途：適用家電、電腦類模具之模架。

九、鋼材型號：718H；價格：進口38RMB，撫順22RMB，寶鋼18RMB；預硬剛；硬度：HB290-330；廠商：瑞典-勝百，撫順，寶鋼；性能/用途：適用家電、電腦類模具之模芯、鑲件、滑塊。

十、鋼材型號：738；價格：進口58RMB，國產(chǎn)30RMB；淬火；硬度：37-52HRC；廠商：瑞典-勝百；性能/用途：一般模具后模，高級模具之模架。

十一、鋼材型號：738H；價格：進口27RMB，國產(chǎn)21RMB；預硬剛；硬度：HB290-330；廠商：德國布德魯斯模具鋼；性能/用途：用于大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具。

十二、鋼材型號：8407；價格：進口58RMB，國產(chǎn)21RMB；淬火；硬度：37-52HRC；廠商：瑞士-勝百；性能/用途：8407的熱處理最大理度達到HRC52.如果零件的最小尺寸大于30時，熱。處理后的硬度應(yīng)該控制在HRC50以內(nèi)當8407 )8402材料最小尺寸大于300mm時，并在熱處理后再進行大量放電加工，在放電加工后必須再次變排一次回火去應(yīng)力的工藝:8407或8402要求氮化時，熱處理流程如下:先洋火到HRC42-45.不能高于HRC45,再表面氮化0.1,理度H065-68.適用于/PP/PE/PS/POM/PA。

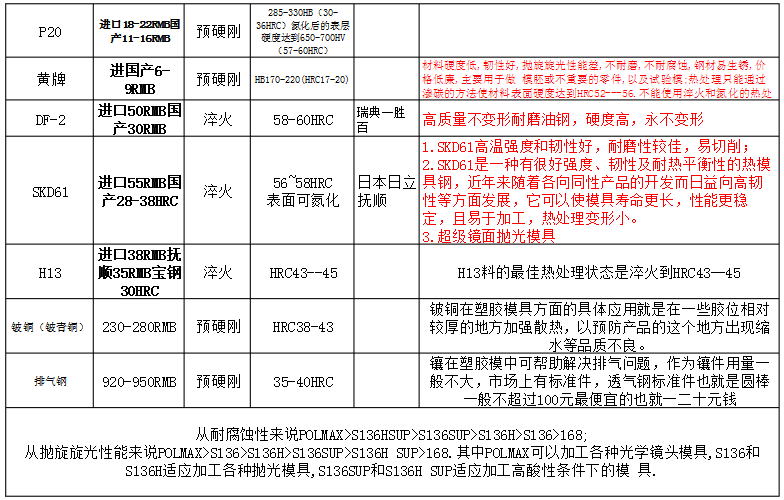

十三、鋼材型號：420H；價格：進口68RMB；淬火；硬度：48-54HRC；廠商：美國；性能/用途：420模具鋼滓回火狀態(tài)下使用(硬度4854HRC) :為滿足長期工作或制件數(shù)量達100萬件以上壽命要求，更為適宜的使用方法應(yīng)做淬火低溫回火處理。淬火是先加熱至1000 1050C保溫- -定時間(按30分/25m計算) .然后淬入油中冷卻至50-100C并立即回火處理。以防止開裂。在200C回火(至少4小時)硬度可達到48HRC以上，具有更好的拋光性及更出色的耐蝕性能。適用于各種塑膠制品模具，更適于有特殊要求的模具，適于制做弱酸及潮濕環(huán)境下使用的模具，適于避明塑膠制品模具如CD光盤，光學儀器。適用于拋光性高的鏡面模具。
