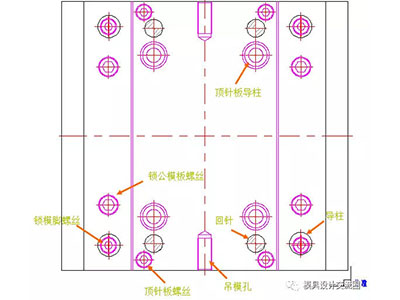

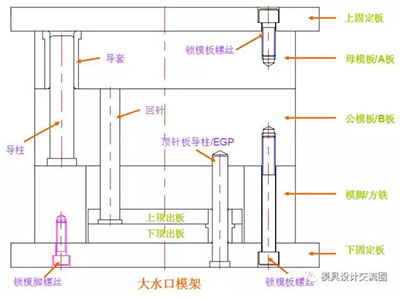

塑料模具標準模架一

塑料模具標準模架二

塑料模具標準模架三

塑料模具標準件-邊鎖

注：邊鎖說明：邊鎖/零度束塊，是一種模具標準零件，常用于精密定位，成對使用。

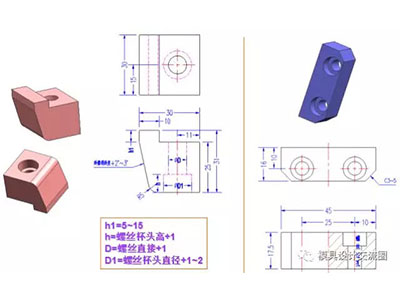

塑料模具標準件-鏟機、壓塊

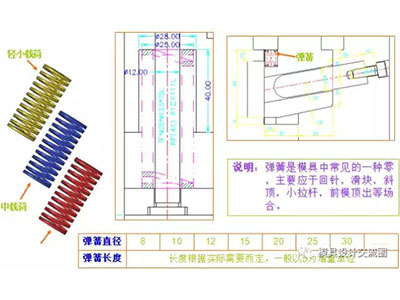

塑料模具標準件-彈簧

注：彈簧說明：彈簧是模具中常見的一種零件，主要應用于回針、滑塊、斜頂，小拉桿，前模頂出等場合。

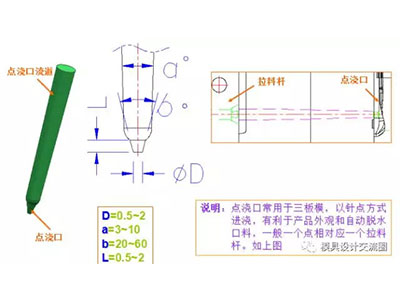

塑料模具標準件-點澆口

注：點澆口說明：點澆口常用于三板模，以針點方式進澆，有利于產品外觀和自動脫水口料，一般一個點相對應一個拉料桿。

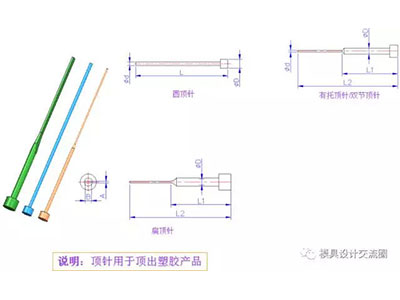

塑料模具標準件頂針

注：頂針說明：頂針用于頂出塑膠產品

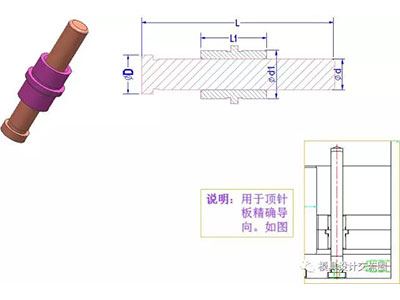

塑料模具標準件頂針板導柱

注：頂針板導柱說明：用于頂針板精確導向。

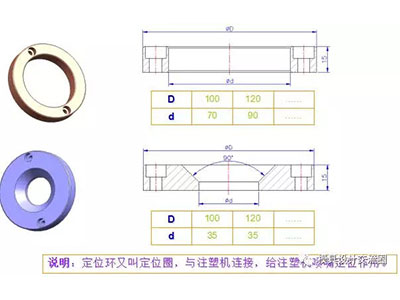

塑料模具標準件-定位環

注：定位環說明：定位環又叫定位圈，與注塑機連接，給注塑機噴嘴定位作用。

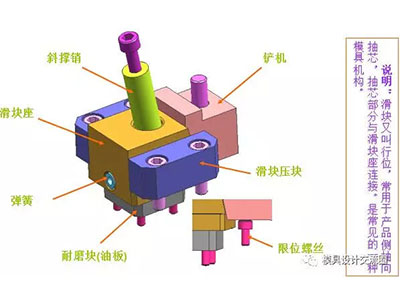

塑料模具標準件-滑塊

主要：滑塊說明：滑塊又叫行位，常用于產品側軸向抽芯，抽芯部分與滑塊座連接。是常見的一種模具機構。

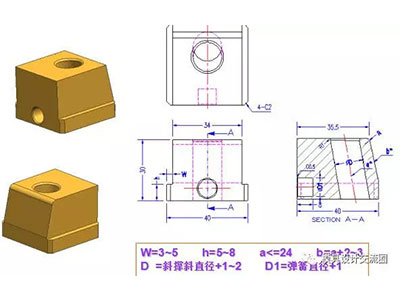

塑料模具標準件-滑塊座

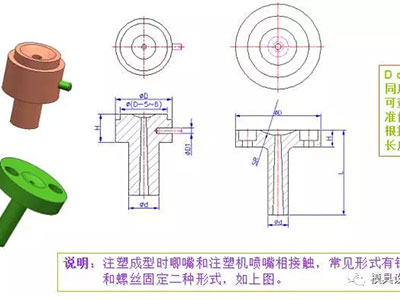

塑料模具標準件-唧嘴

注：唧嘴說明：注塑成型時，唧嘴和注塑機噴嘴相接觸，常見形式有銷釘和螺絲固定兩種形式。

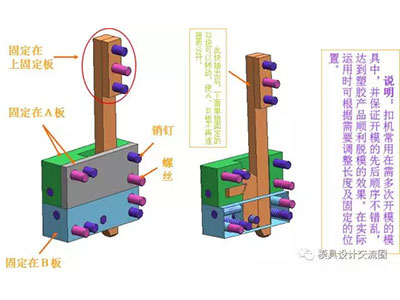

塑料模具標準件-扣機

注：扣機說明：扣機常用在需多次開模的模具中，并保證開模的先后順序不錯亂，達到塑膠產品順利脫模的效果。在實際運用時可根據需要調整長度及固定的位置。

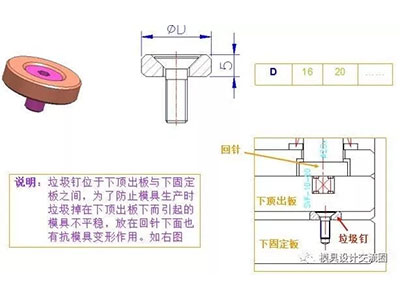

塑料模具標準件-垃圾釘

注：垃圾釘說明：垃圾釘位于下頂出板與下固定板之間，為了防止模具生產時垃圾掉在下頂出版下而引起的模具不平穩，放在回針下面也有抗模具變形作用。

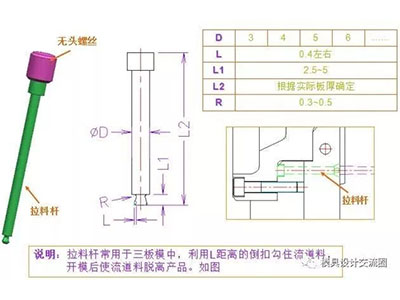

塑料模具標準件-拉料桿

注：拉料桿說明：拉料桿常用于三板模中，利用L距離的倒扣勾住流道料，開模后使流道脫離產品。

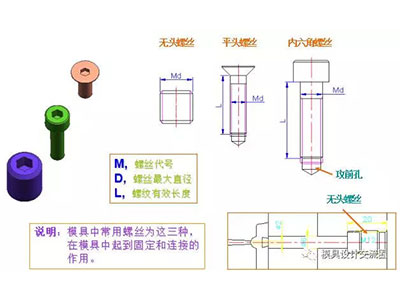

塑料模具標準件-螺絲

注：螺絲說明：模具中常用螺絲為這三種：無頭螺絲、平頭螺絲、內六角螺絲，在模具中起到固定和連接的作用，

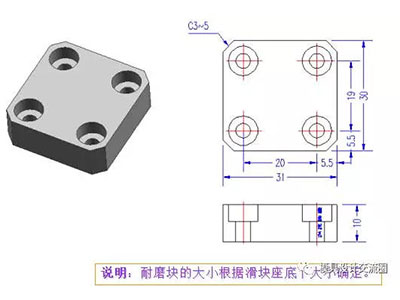

塑料模具標準件-耐磨塊

注：耐磨塊說明：耐磨塊的大小根據滑塊座底下大小確定。

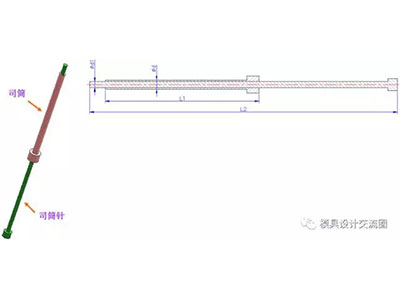

塑料模具標準件-司筒-司筒針

注：司筒、司筒針說明：司筒屬于頂針的另一種形式，司筒針則是一個固定不動的鑲件兩者相互配合，一靜一動。

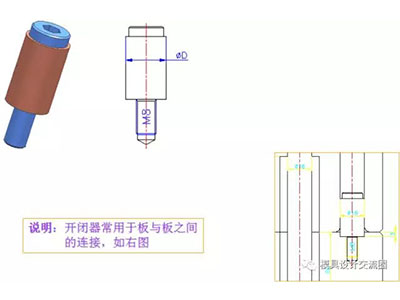

塑料模具標準件-塑膠開閉器

注：塑膠開閉器說明：開閉器常用于板與板之間的連接。

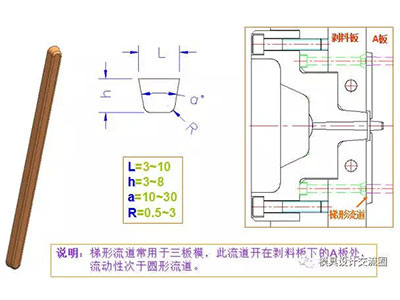

塑料模具標準件-梯形流道

注：梯形流道說明：梯形流道常用于三板模，此流道開在剝料板下的A板處，流動性次于圓形流道。

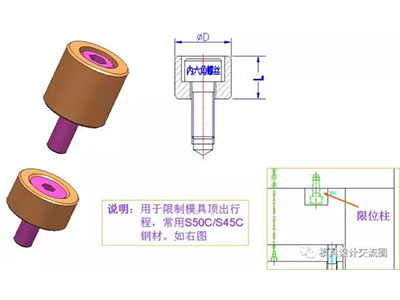

塑料模具標準件-限位柱

注：限位柱說明：用于限制模具頂出行程，常用S50C/S45C鋼材。

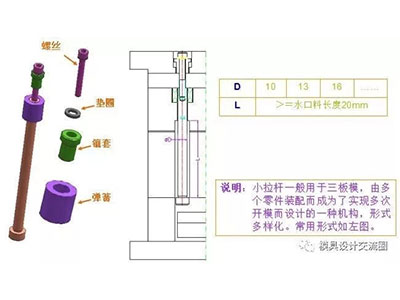

塑料模具標準件-小拉桿

注：小拉桿說明：小拉桿一般用于三板模，由多個零件裝配而成，為了實現多次開模而設計的一種機構，形式多樣化。

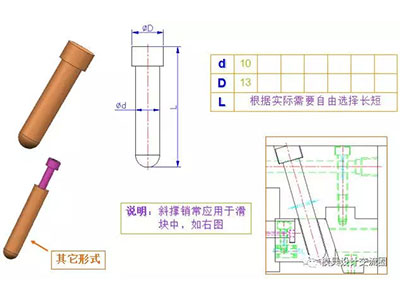

塑料模具標準件-斜撐銷

注：斜撐銷說明：斜撐銷常應用于滑塊中。

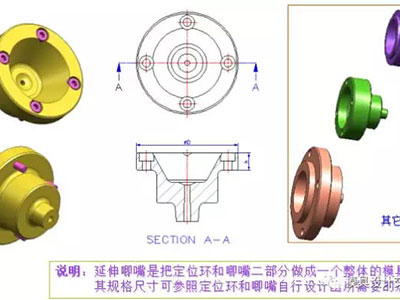

塑料模具標準件-延伸唧嘴

注：延伸唧嘴說明：延伸唧嘴是把定位環和唧嘴兩部分做成一個設計整體的模具零件，其規格尺寸可參照定位環和唧嘴自行設計出所需要的規格。

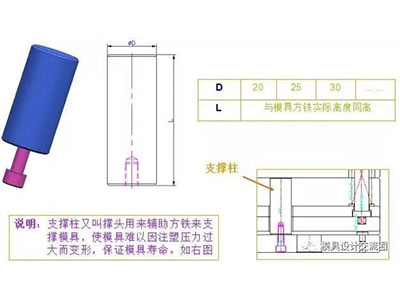

塑料模具標準件支撐柱

注：支撐柱說明：支撐柱又叫撐頭，用來輔助方鐵來支撐模具，使模具難以因注塑壓力過大而變形，保證模具壽命。

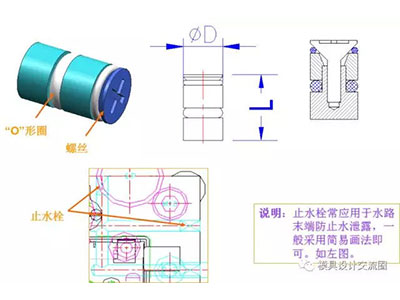

塑料模具標準件止水栓

注：止水栓說明：止水栓常應用于水路末端防止水泄露，一般采用簡易畫法即可。
